ขั้นตอนการตรวจสอบงานด้วย Magnetic Particle Testing (MT)

     การตรวจสอบด้วยวิธี Magnetic Particle Testing เป็นวิธีการตรวจสอบแบบไม่ทำลายประเภทหนึ่งที่มีประสิทธิภาพ สามารถตรวจสอบ
หารอยบกพร่องบนผิวของชิ้นงานได้ดี มีวิธีการที่ไม่ซับซ้อนและสะดวกรวดเร็ว

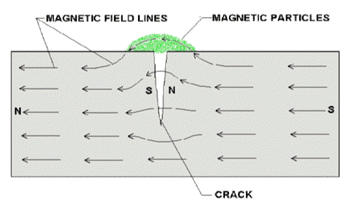

     หลักการของ Magnetic Particle Testing คือพ่นผงเหล็กบนชิ้นงาน จากนั้นสร้างสนามแม่เหล็กให้กับชิ้นงานทดสอบ บริเวณจุดที่มีรอยแยกจะปรากฏผงแม่เหล็ก

ดังรูป

ขั้นตอนการทดสอบมีดังต่อไปนี้

1.เตรียมเครื่องมือวัสดุอุปกรณ์ ดังต่อไปนี้

        Magnetic Yoke                  Magnagel              Pie field indicator

                         Black Light                              Wire Brush

2.ทำความสะอาดพื้นผิวโดยใช้ Wire Brush บริเวณที่ทำการทดสอบ

3.กาง Yoke ออกโดยความกว้างขึ้นอยู่กับชิ้นงาน จากนั้นสร้างสนามแม่เหล็กบนชิ้นงานโดยใช้ Yoke จับบริเวณที่ต้องการทดสอบประมาณ 3-4 วินาที (ก่อนใช้ Yoke ต้องทดสอบโดยใช้ Yoke ยกแท่งเหล็กมาตรฐานโดย Yoke แบบ AC ทดสอบกับน้ำหนัก10ปอนด์ แบบDCทดสอบที่น้ำหนัก 40 ปอนด์) โดยกางขา Yoke ไม่ต่ำกว่า 7.5 เซ็นติเมตร

4. ตรวจสอบความครอบคลุมของสนามแม่เหล็กโดยใช้ Pie field indicator จากนั้นเขย่าขวดน้ำยา MT และพ่นลงบนพื้นที่ทดสอบควรเขย่าขวดก่อนทุกครั้งเพื่อให้สารแม่เหล็กกระจายตัวได้ดี ระยะเวลาในการพ่นประมาณ 5-10 วินาที

5.การตรวจสอบผล โดยสังเกตุด้วยตาเปล่าตั้งแต่เริ่มฉีดพ่น หากเป็นสารแม่เหล็กแบบเรืองแสงให้ใช้ไฟฉาย Black Light ส่องเพื่อตรวจสอบรอยร้าว
