หลักการและทฤษฎีของเทอร์โมคัปเปิล(thermocouple)

หลักการเบื้องต้นของเทอร์โมคัปเปิล(Thermocouple)

เทอร์โมคัปเปิล คืออุปกรณ์วัดอุณหภูมิโดยใช้หลักการเปลี่ยนแปลงอุณหภูมิหรือความร้อนเป็นแรงเคลื่อนไฟฟ้า (emf)        เทอร์โมคัปเปิลทำมาจากโลหะตัวนำที่ต่างชนิดกัน 2 ตัว (แตกต่างกันทางโครงสร้างของอะตอม) นำมาเชื่อมต่อปลายทั้งสองเข้าด้วยกันที่ปลายด้านหนึ่ง เรียกว่าจุดวัดอุณหภูมิ ส่วนปลายอีกด้านหนึ่งปล่อยเปิดไว้ เรียกว่าจุดอ้างอิง หากจุดวัดอุณหภูมิและจุดอ้างอิงมีอุณหภูมิต่างกันก็จะทำให้มีการนำกระแสในวงจรเทอร์โมคัปเปิลทั้งสองข้าง ปรากฎการณ์ดังกล่าวนี้ค้นพบโดย Thomus Seebeck นักวิทยาศาสตร์ชาวเยอรมันในปี ค.ศ.1821 ในรูปที่2 เป็นวงจรที่ใช้อธิบายผลของซีแบ็คดังกล่าว

ผลของแรงเคลื่อนไฟฟ้าจากความร้อน (Termoelectric Effect)



            ทฤษฎีพื้นฐานของผลจากเทอร์โมอิเล็กทริก เกิดจากการส่งผ่านทางไฟฟ้าและทางความร้อนของโลหะที่ต่างกันจึงทำให้เกิดความต่างศักย์ทางไฟฟ้าตกคร่อมที่โลหะนั้น ความต่างศักย์นี้จะสัมพันธ์กับความจริงที่ว่า อิเล็กตรอนในปลายด้านร้อนของโลหะจะมีพลังงานความร้อนมากกว่าปลายทางด้านเย็น จึงทำให้อิเล็กตรอนมีความเร็วไปหาปลายด้านเย็น ที่อุณหภูมิเดียวกันนี้การเคลื่อนที่ของอิเล็กตรอนจะแปลเปลี่ยนไปตามโลหะที่ต่างชนิดกันด้วย ที่เป็นเช่นนี้ก็เพราะว่า โลหะที่ต่างกันจะมีการนำความร้อนที่ต่างกันนั่นเอง

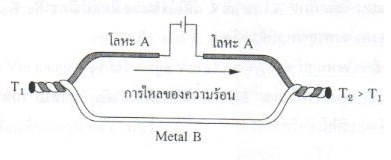

          ผลของเพลเทียร์ (Peltier Effects) หากคิดย้อนกลับจากผลของซีแบ็ค นั่นคือใช้โลหะที่แตกต่างกันสองชนิดมาเชื่อมต่อทั้งสองเข้าด้วยกันแล้วจ่ายพลังงานจากภายนอกเข้าไป ก็จะเป็นเหตุให้เกิดกระแสไหลในวงจร เพราะจากคุณสมบัติในการส่งไฟฟ้าและความร้อนของโลหะ พบว่าขั้วหนึ่งจะเกิดความร้อน (T₂)และอีกขั้วหนึ่งจะเกิดความเย็น (T₁) ขึ้น โดยผลดังกล่าวเรียกว่า “ผลของเพลเทียร์” (Peltier effect) และถูกนำไปใช้งานพิเศษสำหรับการทำความเย็นกับส่วนของระบบอิเล็กทรอนิกส์หรือแม้กระทั่งเครื่องทำความเย็นขนาดเล็ก

คุณสมบัติของเทอร์โมคัปเปิลแบบมาตรฐาน

            1.ความไว (Sensitivity) จากตารางแรงเคลื่อนของ NBS แสดงว่าย่านของแรงเคลื่อนจากเทอร์โมคัปเปิลจะมีค่าน้อยกว่า 100 mV แต่ความไวที่แท้จริงในการใช้งานจะขึ้นอยู่กับการใช้วงจรปรับสภาพสัญญาณและตัวเทอร์โมคัปเปิลเอง

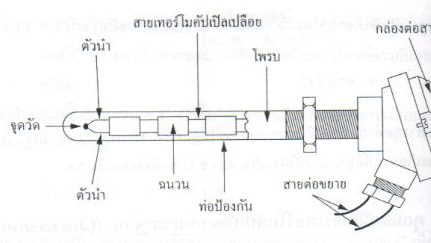

รูปที่5 แสดงโครงสร้างของเทอร์โมคัปเปิล



            2.โครงสร้าง (Construction) โครงสร้างของเทอร์โมคัปเปิลมีลักษณดังรูปที่5 โดยต้องมีลักษณะดังนี้คือ: มีความต้านทานต่ำ ให้สัมประสิทธิ์อุณหภูมิสูง ต้านทานต่อการเกิดออกไซด์ที่อุณหภูมิสูงๆ ทนต่อสภาวะแวดล้อมที่นำไปใช้วัดค่า และเป็นเชิงเส้นสูงที่สุดเท่าที่จะเป็นไปได้ ตัวฝักหรือท่อป้องกันส่วนมากจะทำจากแสตนเลส ความไวของเทอร์โมคัปเปิลขึ้นอยู่กับความหนาของท่อป้องกันทั้งเยอรมันเนียมและซิลิคอนจะทำให้คุณสมบัติการเกิดเทอโมอิเล็กทริกจึงใช้กันมากในอุปกรณ์ทำความเย็น (peltier element) มากกว่าที่จะใช้เป็นเทอร์โมคัปเปิลวัดอุณหภูมิ

            ขนาดของสายเทอร์โมคัปเปิลกำหนดได้จากการใช้งานแต่ละอย่าง และมีขนาดจาก #10 ในสภาวะแวดล้อมที่ไม่คงที่ จนถึงขนาด # 30 หรือแม้กระทั่ง 0.02 mm ซึ่งเป็นสายแบบไมโครไวร์(microwire) ที่ใช้กับการวัดอุณหภูมิการกลั่นในงานทางชีววิทยา



            3.ย่านการใช้งาน (Range) ย่านอุณหภูมิการใช้งานและความไวในการวัดของเทอร์โมคัปเปิล แต่ละตัว จะแตกต่างกันตามแต่ละสมาคมจะกำหนด ในส่วนที่สำคัญคือค่าแรงเคลื่อนที่ออกมาจากแต่ละอุณหภูมิ จะต้องอ้างอิงกับตารางค่ามาตรฐานของแต่ละสมาคมที่ใช้ให้ถูกต้องเป็นเอกภาพเดียวกันหมดทั้งระบบ

            4. เวลาตอบสนอง (Time Response) เวลาตอบสนองของเทอร์โมคัปเปิลขึ้นอยู่กับขนาดของสายและวัสดุที่นำมาทำท่อป้องกันตัวเทอร์โมคัปเปิล

            5.การปรับสภาพสัญญาณ (Signal Conditioning) ปกติแรงเคลื่อนของเทอร์โมคัปเปิลจะมีขนาดน้อยมากจึงจำเป็นต้องมีการขยายสัญญาณโดยใช้ออปแอมป์ขยายความแตกต่างที่มีอัตราขยายสูงๆ



การใช้งานเทอร์โมคัปเปิลมาตรฐาน

(Characteristic in Application of Thermocouple Standard Type)

            ในปัจจุบัน พบว่ามีเทอร์โมคัปเปิลมาตรฐานอยู่ 7 ชนิดตามมาตรฐานของ ANSI และ ASTM โดยการจำแนกตามประเภทของวัสดุที่ใช้ทำได้แก่

            1.เทอร์โมคัปเปิลแบบ S ประดิษฐ์โดยนาย Le Chatelier ในปี 1886

ข้อดีของแบบ S

·       เหมาะกับการใช้งานในสภาวะที่เกิดปฏิกิริยาเคมีแบบออกซิไดซิง(oxidizing)

·       เหมาะกับการใช้งานในสภาวะงานเฉื่อย (inert) คืองานที่ไม่เปลี่ยนแปลงปฏิกิริยาใดๆ ได้ง่าย ๆ

·       นิยมใช้กับงานวัดตัวแปรที่มีอุณหภูมิสูง เช่น เตาหลอมเหล็ก

·       วัดอุณหภูมิต่อเนื่องได้จากช่วง 0 ถึง 1550⁰c และอุณหภูมิช่วงสั้นได้จากช่วงประมาณ –50ถึงประมาณ 1700⁰c

·       หากอยู่ภายใต้สภาวะที่เหมาะสมจะให้ความเที่ยงตรงสูงที่สุด

·       ใช้ในการสอบเทียบ ตั้งแต่จุดแข็งตัวของแอนติโมนี (630.74⁰c) จนถึงจุดแข็งตัวของทองแดง (1064.43⁰c) ตามมาตรฐาน IPTS 68

ข้อเสียของแบบ s

·       ต้องใช้ท่อป้องกันในทุกสภาวะบรรยากาศ

·       ไม่เหมาะกับงานที่มีปฏิกิริยาแบบรีดิวซิง (reduzing)

·       ไม่เหมาะกับงานที่เป็นสูญญากาศ(vacuum)

·       ไม่เหมาะกับงานที่มีไอโลหะ เช่น สังกะสี ตะกั่ว

·       ไม่เหมาะกับงานที่มีไอของอโลหะ เช่น จำพวก อาเซนิก ซัลเฟอร์ ฟอสฟอรัส เพราะจะมีอายุการใช้งานสั้นลง



2.เทอร์โมคัปเปิลแบบ R เป็นแบบที่เหมาะกับการวัดอุณหภูมิสูง ๆ

ข้อดีของแบบ R

·       ให้แรงเคลื่อนทางด้านเอาท์พุตสูงกว่าแบบ S

·       วัดอุณหภูมิต่อเนื่องได้จากช่วง 0 ถึง 1600⁰c

·       วัดอุณหภูมิช่วงสั้นได้จากช่วง-50 ถึงประมาณ 1700⁰c

·       เหมาะกับการวัดอุณหภูมิสูงๆ เช่น ในเตาหลอมเหล็ก อุตสาหกรรมแก้ว

·       ทนทานต่อการกัดกร่อน และให้เสถียรภาพของอุณหภูมิที่ดี

             ส่วนลักษณะข้อเสียเช่นเดียวกับแบบ S แต่ส่วนที่เพิ่มเติมคือ ให้ความเป็นเชิงเส้นต่ำเพิ่ม

             อุณหภูมิต่ำกว่า 540⁰c



3.เทอร์โมคัปเปิลแบบ B ผลิตครั้งแรกเมื่อปี 1954 ในประเทศเยอรมัน

ข้อดีของแบบ B

·       วัดอุณหภูมิต่อเนื่องได้จากช่วงประมาณ 100 ถึงประมาณ 1600⁰c

·       วัดอุณหภูมิช่วงสั้นได้จากช่วงประมาณ 50 ถึงประมาณ 1750⁰c

·       แข็งแรงกว่าแบบ S และแบบ R

·       เหมาะกับการใช้งานในสภาวะที่มีปฏิกิริยาแบบออกซิไดซิงและสภาวะเฉื่อย ให้ความเป็นเชิงเส้นของสัญญาณ (linearity) ดี

ข้อเสียของแบบ B

·       ให้แรงเคลื่อนของไฟฟ้าน้อยกว่าแบบอื่น ๆ เมื่อวัดอุณหภูมิที่เงื่อนไขเดียวกัน

·       ไม่เหมาะกับสภาวะที่ก่อให้เกิดปฏิกิริยาแบบรีดิวซิง

·       ไม่เหมาะกับสภาวะที่เป็นสุญญากาศ

·       ไม่เหมาะกับสภาพงานที่มีไอของโลหะและอโลหะเช่นเดียวกับแบบ Rและ S

·       ให้ค่าแรงเคลื่อนไฟฟ้าสองค่า (double value region)จากอุณหภูมิในช่วง

       0-42 ⁰c(ดังรูปตัวอย่างด้านล่าง) ทำให้ไม่สามารถทาราบได้ว่าที่แรงเคลื่อนไฟฟ้านั้นมี

       อุณหภูมิเป็นเท่าใด เช่นที่อุณหภูมิ 0⁰cจะแรงเลื่อนไฟฟ้าเท่ากับ 42⁰c

·       ให้ความชัน(การเปลี่ยนแปลงแรงเคลื่อนต่ออุณหภูมิ) ของสัญญาณต่ำกว่าแบบอื่น ๆ



4.เทอร์โมคัปเปิลแบบ J พบว่าหากใช้แพลทินัมมาทำเป็นเทอร์โมคัปเปิลความคุ้มทุนก็ลดลงไป ดังนั้นเพื่อที่จะทำให้เทอร์โมคัปเปิลราคาถูกลง จึงใช้วัตถุธาตุอื่นที่มีราคาถูกกว่ามาทดแทนแพลทินัม โดยรหัสสีตามมาตรฐาน BS มีดังนี้ ถ้าขั้วบวก จะเป็นสีดำ ขั้วลบจะเป็นสีขาว ทั้งตัวจะเป็นสีดำ

            ความแน่นอนตามมาตรฐาน BS 1797 Part 30 , 1993ได้แก่

1. Class 1 = -40⁰C ถึง  +750⁰C   +-0.004 x t      หรือ  +-1.5⁰C

2. Class 2 = -40⁰C ถึง  + 750⁰C   +-0.0075 x t   หรือ  +-2.5⁰C

เมื่อ  t   คือ อุณหภูมิจริง

ข้อดีของแบบ J

·       ให้อัตราการเปลี่ยนแปลงแรงเคลื่อนไฟฟ้าต่ออุณหภูมิได้ดี

·       มีราคาถูกกว่าแบบที่ทำจากธาตุบริสุทธิ์

·       ตามมาตรฐาน BS 7937 Part 30 สามารถวัดอุณหภูมิได้ต่อเนื่องจากช่วงประมาณ –210 ถึง 1200⁰c

·       เหมาะกับสภาพงานที่เป็นสุญญากาศงานที่ งานที่ก่อให้เกิดปฏิกิริยาออกซิไดซิง และงานที่อยู่ในสภาพเฉื่อย เมื่ออุณหภูมิไม่เกิน 760⁰c

·       นิยมใช้ในอุตสาหกรรมพลาสติก

·       เป็นแบบที่นิยมใช้ ราคาไม่แพง

ข้อเสียของแบบ J

·       วัดอุณหภูมิได้ต่ำกว่าแบบ T

·       ไม่เหมาะสมมากนักกับงานที่มีอุณหภูมิต่ำกว่า 0⁰c

·       หากวัดที่อุณหภูมิสูงกว่า 538⁰c จะเกิดปฏิกิริยาออกซิไดซิงที่สายซึ่งทำจากเหล็กด้วยอัตราสูง

·       หากใช้งานนานเกินช่วง 20 ปี ส่วนผสมทางเคมี คือ แมงกานีสในเหล็กจะเพิ่มขึ้น 0.5% ทำให้คุณสมบัติของแรงเคลื่อนไฟฟ้าเปลี่ยนแปลงตามไปด้วย

5.เทอร์โมคัปเปิลแบบ K ธาตุหนึ่งที่เป็นฐานสำหรับการสร้างคือ นิกเกิล เทอร์โมคัปเปิลชนิดนี้เริ่มผลิตให้เป็นมาตรฐานตั้งแต่ปี ค.ศ. 1916 โดยพื้นฐานการผลิต ขั้วหนึ่งจะเป็นนิกเกิลที่เจือปนด้วยอะลูมิเนียมส่วนอีกด้านที่เจือปนด้วยโครเมียม เพราะว่าในปี ค.ศ. 1916 ยังไม่สามารถสร้าง

นิเกิลลบบริสุทธิ์ได้จึงได้เติมสารไม่บริสุทธิ์ต่าง ๆ ในส่วนผสมของวัสดุชนิด K แต่ในปัจจุบันได้มีการระมัดระวังส่วนผสมที่จะทำให้เกิดความไม่บริสุทธิ์ดังกล่าวเพื่อเหตุผลในการบำรุงรักษาและสอบเทียบ

ด้วยเหตุนี้เทอร์มคัปเปิลชนิด K ที่กำหนดเป็นค่ามาตรฐานจะไม่ใช้โลหะผสมแต่โดยทั่วไปจะผสมธาตุพิเศษเข้าไปเพื่อปรับปรุงคุณภาพของแรงเคลื่อน/อุณหภูมิของจุดหลอมละลายที่กำหนดไว้ข้อควรระวังในการใช้งานของชนิด K มีดังนี้

1.ขั้วลบของเทอร์โมคัปเปิลจะเป็นวัสดุเฟอร์โรแมกเนติก (เหล็กที่เป็นสารแม่เหล็ก) ที่อุณหภูมิห้อง แต่ที่จุดคิวรีของมัน ( curie point คืออุณหภูมิที่มันเปลี่ยนจากคุณสมบัติเหล็กไปเป็นแม่เหล็ก) อยู่ในช่วงที่ใช้งานพอดี ทำให้เกิดการเปลี่ยนแปลงแรงเคลื่อนทางเอาต์พุตอย่างทันทีทันใด ยิ่งไปกว่านั้นพบว่าจุดคิวรีดังกล่าวจะขึ้นอยู่กับความเข้มข้นของโลหะผสม จุคิวรีนี้จะเปลี่ยนคุณสมบัติจากเทอร์โมคัปเปิลตัวหนึ่งให้เป็นเทอร์โมคัปเปิลอีกตัวหนึ่ง ดังนั้นจึงต้องทดลองหาการเปลี่ยนแปลงแรงเคลื่อนที่ไม่ทราบค่า ณ อุณหภูมิที่เราไม่ทราบค่านี้

2.ที่อุณหภูมิสูง ๆ (ช่วง 200⁰c ถึง 600⁰c )เทอร์โมคัปเปิลชนิด K จะมีผลของฮีสเตอร์รีซีสเกิดขึ้นขณะที่มันอ่านค่าเมื่ออุณหภูมิเพิ่มขึ้นและในช่วงที่อุณหภูมิลดลง ซึ่งเป็นช่วงที่ไม่สามารถจะคาดเดาการเปลี่ยนแปลงแรงเคลื่อนได้

3.ที่อุณหภูมิ 1000⁰c ขั้วของเทอร์โมคัปเปิลชนิด K จะเกิดออกไซด์ เป็นเหตุให้มีการเปลี่ยนแปลงแรงเคลื่อน

4.การใช้โคบอลต์เป็นโลหะผสมสำหรับเทอร์โมคัปเปิลชนิด K จะทำให้เกิดปัญหาในอุตสาหกรรมนิวเคลียร์ หรือในพื้นที่อื่น ๆ ที่มีฟลักซ์นิวตรอนสูง ๆ ธาตุบางตัวจะรับเอาการปลดปล่อยนิวเคลียร์ จึงทำให้เปลี่ยนแปลงแรงเคลื่อนทางด้านเอาต์พุต

ย่านการทำงานและความแน่นอนของเทอร์โมคัปเปิลในงานอุตสาหกรรม ที่กำหนดโดยมาตรฐาน IEC 584( รหัสสำหรับการวัดอุณหภูมิโดยใช้เทอร์โมคัปเปิล) ช่วงนการวัดอุณหภูมิต่อเนื่องของเทอร์โมคัปเปิลแบบนี้จะเป็น –270⁰c ถึง +1,370⁰c

โดยมีระดับความแน่นอนซึ่งกำหนดโดยมาตรฐาน IEC 584 (ตารางอ้างอิงสำหรับเทอร์โมคัปเปิลนานาชาติ เป็นดังนี้

1. Class 1 = -40⁰C ถึง  +1,000⁰C   0.004 x t      หรือ  1.5⁰C

2. Class 2 = -40⁰C ถึง  + 1,200⁰C   0.0075 x t   หรือ  2.5⁰C

3. Class 1 = -200⁰C ถึง  +40⁰C       0.015 x t     หรือ  2.5⁰C

            เมื่อ t อุณหภูมิจริงที่ทำการวัด

รหัสสีสำหรับสายเทอร์โมคัปเปิลกำหนดโดยมาตรฐาน BS 4937 part 30 ,1993

(รหัสสีตามมาตรฐานอังกฤษสำหรับสายชดเชยแบบคู่ของเทอร์โมคัปเปิล) สำหรับชนิด K ขั้วบวกจะเป็นสีเขียว ขั้วลบจะเป็นสีขาว ถ้าตลอดทั้งตัวจะเป็นสีเขียว ส่วนสายชดเชยสัญญาณ (ชนิด vx) ก็เหมือนกับสีด้านบนที่กล่าวมา โดยสรุป

ข้อดีของแบบ K

·       เป็นแบบที่นิยมใช้แพร่หลายมากที่สุด

·       สำหรับการวัดอุณหภูมิช่วงสั้น ๆ จะวัดได้จาก –180⁰c ถึงประมาณ 1,350⁰c

·       สามารถใช้วัดในงานที่มีปฏิกิริยาออกซิไดซิง หรือสภาวะแบบเฉื่อย(inert) ได้ดีกว่าแบบอื่น ๆ

·       สามารถใช้กับสภาพงานที่มีการแผ่รังสีความร้อนได้ดี

·       ให้อัตราการเปลี่ยนแรงเคลื่อนไฟฟ้าต่ออุณหภูมิดีกว่าแบบอื่น ๆ (ความชันเกือบเป็น 1) และมีความเป็นเชิงเส้นมากที่สุดในบรรดาเทอร์โมคัปเปิลด้วยกัน

ข้อเสียของแบบ K

·       ไม่เหมาะกับการวัดที่ต้องสัมผัสกับปฏิกิริยารีดิวซิงและออกซิไดซิงโดยตรง

·       ไม่เหมาะกับงานที่มีไอของซัลเฟอร์

·       ไม่เหมาะกับสภาพงานที่เป็นสุญญากาศ (ยกเว้นจะใช้ในช่วงเวลาสั้นๆ)

·       หลังการใช้งานไป 30 ปี ทำให้ส่วนผสมทางเคมีเปลี่ยนไป เป็นผลทำให้คุณสมบัติของแรงเคลื่อนไฟฟ้าเปลี่ยนไป



6.เทอร์โมคัปเปิลแบบ T

ข้อดีของแบบ T

·       ดีกว่าแบบ K ตรงที่สามารถวัดอุณหภูมิได้ต่ำกว่า นั่นคือเหมาะกับการวัดอุณหภูมิต่ำกว่าจุดเยือกแข็งของน้ำ เช่นในห้องเย็น ตู้แช่แข็ง

·       ให้ความแน่นอนในการวัดดีกว่าแบบ K (ช่วงที่ต่ำกว่า 100⁰c ความแน่นอนจะเป็น 1%)

·       มีเสถียรภาพในการวัดอุณหภูมิดี

·       การวัดสภาพงานที่เป็นสุญญากาศงานที่มีปฏิกิริยาแบบออกซิไดซิงรีดิวซิงและงานที่มีปฏิกิริยาแบบเฉื่อยจะทำได้ดี

·       วัดอุณหภูมิอย่างต่อเนื่องได้จากช่วง –185 ถึง 300⁰c และวัดอุณหภูมิแบบช่วงสั้นๆ ได้จากช่วง –250 ถึง 400 ⁰c

·       ทนต่อบรรยากาศที่มีการกัดกร่อนได้ดี

  ข้อเสียของแบบ T

·    เป็นแบบที่วัดอุณหภูมิช่วงบวกได้น้อยกว่าแบบอี่นๆ

·    หากใช้วัดอุณหภูมิที่สูงกว่า 370 ⁰cจะทำให้เกิดออกไซมาก

·    ไม่เหมาะกับการวัดอุณหภูมิที่สัมผัสกับการแผ่รังสีความร้อนโดยตรง(ทำให้ส่วนผสมของวัสดุที่ใช้ทำเปลี่ยนไป คุณสมบัติทางไฟฟ้าเปลี่ยนไปด้วย)

·    เมื่อใช้งานไปนาน ๆ ในช่วง 20 ปี ส่วนผสมของนิเกิลและสังกะสี จะเพิ่มประมาณ 10%  ทำให้คุณสมบัติทางไฟฟ้าเปลี่ยนแปลงไปเช่นกัน

·    คุณสมบัติของแรงเคลื่อนต่ออุณหภูมิไม่เป็นเชิงเส้น (แต่ก็ปรับปรุงได้จากวงจรปรับสภาพสัญญาณ)



7.เทอร์โมคัปเปิลชนิด E

ข้อดีของแบบ E

·       ให้แรงเคลื่อนไฟฟ้าสูงสุดเมื่อวัดอุณหภมิเทียบกับแบบอื่น ๆ ในสภาวะเดียวกัน

·       วัดอุณหภูมิต่อเนื่องได้จากช่วง 0 ถึง 800⁰c

·       คุณสมบัติอื่น ๆ คล้ายกับแบบ K

การแก้ไขให้ระบบวัดอุณหภูมิด้วยเทอร์โมคัปเปิลให้ทำงานได้ดีขึ้น ต้องปฏิบัติดังนี้

1.ใช้สายเทอร์โมคัปเปิลขนาดใหญ่ที่สุดที่จะเป็นไปได้ เพราะมันจะไม่พ่วงเอาความร้อนออกจากพื้นที่การวัดเข้ามา

2. ถ้าต้องการใช้สายขนาดเล็ก ๆ ให้ใช้เฉพาะในขอบเขตที่ทำการวัด และใช้สายขยาย (extention wire) ในขอบเขตที่ไม่มีการเปลี่ยนแปลงอุณหภูมิกลางสาย

3. หลีกเลี่ยงความเค้นทางกลและการสั่นสะเทือนที่มีผลให้เกิดความเครียดในสาย

4.เมื่อใช้สายเทอร์โมคัปเปิลยาว ๆ ให้ต่อชีลด์ที่สายไปยังขั้วต่อสายของดิจิตอลโวลต์มิเตอร์ และใช้สายขยายสัญญาณแบบบิดเกลียว

5.หลีกเลี่ยงบริเวณที่เต็มไปด้วยการเปลี่ยนแปลงของอุณหภูมิกลางสาย

6.พยายามเลือกสายเทอร์โมคัปเปิลในพิกัดอุณหภูมิของมัน

7. ป้องกันวงจรแปลง integrate A/D จากการรบกวน

8. ใช้สายขยายเฉพาะที่อุณหภูมิต่ำ ๆ และการเปลี่ยนแปลงอุณหภูมิกลางสายน้อย ๆ



9. ทดสอบและเก็บค่าความต้านทานของเทอร์โมคัปเปิลเก่า ๆ ไว้ พร้อมกับวัดค่าความต้านทานของเทอร์โมคัปเปิลเก็บไว้เป็นช่วง ๆ
